Kit automatizare poarta culisanta 1000kg Basic Nice Robus 1000 RB1000P
Solutie puternica pentru trafic intens
Nice Robus 1000 Basic (RB1000P) este pachetul esential pentru automatizarea portilor culisante industriale sau rezidentiale grele, care ating o greutate de pana la 1000 kg si o lungime maxima de 12 metri. Acest kit constituie baza unui sistem fiabil, fiind echipat cu un motor performant care functioneaza la tensiunea de 24V, permitand astfel un regim de utilizare intensiv si o durata de viata extinsa.
Datorita tehnologiei BlueBUS integrate, sistemul este pregatit pentru expandare usoara. Aceasta permite conectarea ulterioara a accesoriilor de siguranta (fotocelule, lampi de semnalizare) folosind doar doua fire, simplificand considerabil procesul de instalare si cablare.
Tehnologie avansata si inteligenta
Motoreductorul RB1000P se distinge prin capacitatea sa de adaptare la mediu. Este dotat cu un senzor de temperatura care regleaza forta motorului in functie de conditiile meteorologice si activeaza protectia termica in cazul supraincalzirii.
Functionalitati cheie:
- Functia Master/Slave: Permite sincronizarea a doua motoare pentru a automatiza porti culisante cu doua canaturi opuse;
- Detectare obstacole: Sistemul opreste miscarea daca intalneste un obstacol;
- Miscare fluida: Accelerare si decelerare reglabila la inceputul si sfarsitul manevrei pentru a proteja angrenajele;
- Silentiozitate: Motorul este montat pe rulmenti pentru o operare lina.
Control si conectivitate extinsa
Kitul include receptorul radio Nice OXIBD, un modul bidirectional performant care asigura comunicarea intre utilizator si automatizare. Acesta permite confirmarea comenzilor si este compatibil cu toate telecomenzile Nice.
Telecomanda MyGo4: Inlocuitorul modern al modelului ON2E, telecomanda MyGo4 ofera un design ergonomic si o raza de actiune de pana la 100m in exterior. Functioneaza pe baza tehnologiei Rolling Code pentru o securitate maxima impotriva copierii semnalului.

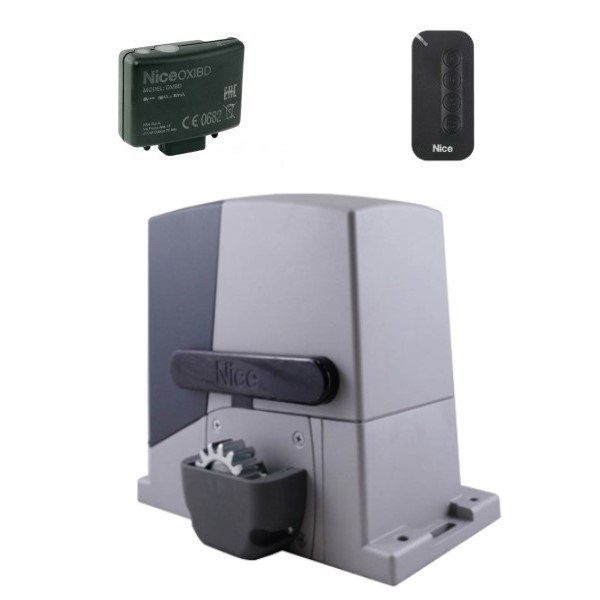

Continutul pachetului Nice RB1000P Basic:
- x1 Motoreductor electromecanic Nice Robus 1000 (RB1000P);
- x1 Receptor radio bidirectional OXIBD;
- x1 Telecomanda radio Nice MyGo4 (4 canale);
- Placuta indicatoare si accesorii de montaj motor.
Nota importanta: Acest pachet "Basic" nu contine cremaliera, fotocelule sau lampa de semnalizare. Acestea se pot achizitiona separat in functie de necesitatile instalarii.
Specificatii tehnice motoreductor pentru poarta glisanta Nice ROBUS 1000P:
| Alimentare: |
230 Vac |
| Curent absorbit: |
2.3 A |
| Putere: |
450 W |
| Viteza: |
0.28 m/s |
| Forta: |
900 N |
| Ciclu de lucru: |
de la 25 / ora |
| Grad de protectie: |
44 IP |
| Temperatura functionare: |
-20 ÷ +50 °C |
| Dimensiuni: |
330 x 210 x 303 mm |
Dimensiuni porti acceptate NICE ROBUS 1000P:
| Lungime poarta |
Nr. Cicluri / Ora |
| Pana la 4 metri |
50 |
| 4 - 8 metri |
25 |
Intrebari frecvente ROBUS - GENERATIA VECHE
1) Ce trebuie sa fac daca, atunci cand apas orice tasta de pe telecomanda, LED-ul corespunzator nu se aprinde si poarta nu se misca? +
Verifica daca bateriile din telecomanda sunt descarcate si inlocuieste-le cu o pereche noua, daca este necesar.
2) Ce trebuie sa fac daca poarta nu se misca atunci cand trimit o comanda cu telecomanda? +
Asigura-te ca telecomanda a fost asociata corect cu receptorul instalat in unitatea de control a motorului. Daca nu este cazul, incearca sa repeti procedura de memorare.
3) Ce trebuie sa fac daca motorul nu se misca atunci cand trimit o comanda si LED-ul BlueBUS de pe unitatea de control nu clipeste? +
Verifica ca motorul este conectat corect la retea. Daca este conectat corect, verifica daca sigurantele nu s-au ars. Daca exista un sigurant ars, inlocuieste-l cu un alt sigurant cu aceleasi caracteristici si valoare de curent.
4) Cum trebuie interpretat comportamentul luminii de avertizare cand motorul nu executa nici o manevra la primirea unei comenzi? +
Daca lumina de avertizare ramane stinsa, verifica daca comanda a fost primita cu adevarat. Daca folosesti un dispozitiv de comanda cablat, verifica daca LED-ul corespunzator intrarii PP se aprinde. Daca folosesti o telecomanda radio, verifica daca LED-ul BlueBUS emite doua clipit rapide. Daca lumina de avertizare se aprinde, observa numarul de clipit scurte. Acestea se repeta de doua ori, separate de o pauza de o secunda.
| Numar de clipit |
Diagnostic |
Actiune posibila |
| 1 |
Eroare BlueBUS |
Dispositivele BlueBUS recunoscute nu corespund cu cele memorate in faza de auto-invatare. Verifica daca dispozitivele nu au defectiuni si daca se identifica o defectiune, inlocuieste dispozitivul. Daca faci modificari, procedura de auto-invatare a dispozitivului trebuie repetata. |
| 2 |
Fotocelula activata |
La inceputul manevrei, una sau mai multe fotocelule nu au permis miscarea. Verifica daca exista obstacole. |
| 3 |
Limitorul "Forta motor" a fost declansat |
In timpul miscarii, poarta a intalnit o frecare mai mare. Verifica cauza. |
| 4 |
Intrarea STOP a fost declansata |
Verifica conexiunile de la terminalul STOP pentru a identifica cauza care a condus la declansarea intrarii la inceputul, sau in timpul, manevrei. |
| 5 |
Eroare in parametrii interni ai unitatii electronice de control |
Asteapta cel putin 30 de secunde, apoi incearca sa trimiti o comanda.
Daca motorul nu se misca, verifica placa electronica si inlocuieste-o daca este defecta. |
| 6 |
Limita maxima de manevre pe ora a fost depasita |
Asteapta cateva minute pentru a permite limitorului de manevre sa scada sub limita maxima. |
| 7 |
Eroare de circuit electric |
Deconecteaza toate circuitele de alimentare pentru cateva secunde, apoi incearca din nou sa trimiti o comanda. Daca motorul nu raspunde, incearca sa inlocuiesti placa electronica. |
| 8 |
O comanda existenta nu permite executarea altor comenzi |
Verifica natura comenzii existente. |
5) Cum trebuie interpretat comportamentul LED-ului terminalului BlueBUS de pe unitatea de control a motorului? +
- Daca LED-ul clipeste cu o frecventa de un clipit pe secunda, unitatea de control functioneaza normal.
- Daca LED-ul este stins, verifica ca unitatea de control este alimentata. Daca unitatea de control este alimentata, verifica daca sigurantele nu s-au ars; daca exista un sigurant ars, inlocuieste-l cu unul de aceeasi valoare.
- Daca LED-ul este aprins in mod constant, incearca sa opresti unitatea de control pentru cateva secunde. Daca conditia persista, inlocuieste placa electronica.
- Daca LED-ul emite doua clipit rapide, una dintre intrari s-a modificat: open, stop, declansarea fotocelulelor sau comanda de la telecomanda.
6) Cum trebuie interpretat comportamentul LED-ului terminalului STOP de pe unitatea de control a motorului? +
- Daca LED-ul este aprins, intrarea STOP este activa in mod normal.
- Daca LED-ul este stins, verifica dispozitivele conectate la intrarea STOP pentru a identifica care dintre acestea este activ.
7) Cum trebuie interpretat comportamentul LED-ului terminalului PP de pe unitatea de control a motorului? +
- Daca LED-ul este stins, intrarea PP nu este activa.
- Daca LED-ul este aprins, dispozitivul conectat la intrarea PP este activ.
8) Cum trebuie interpretat comportamentul LED-ului terminalului OPEN de pe unitatea de control a motorului? +
- Daca LED-ul este stins, intrarea OPEN nu este activa.
- Daca LED-ul este aprins, dispozitivul conectat la intrarea OPEN este activ.
9) Cum trebuie interpretat comportamentul LED-ului terminalului CLOSE de pe unitatea de control a motorului? +
- Daca LED-ul este stins, intrarea CLOSE nu este activa.
- Daca LED-ul este aprins, dispozitivul conectat la intrarea CLOSE este activ.
10) Cum trebuie interpretat comportamentul LED-ului L1 de pe unitatea de control a motorului? +
- Daca LED-ul este stins in timpul operarii normale, functia "inchidere automata" nu este activa. Daca LED-ul este aprins, functia este activa.
- Daca LED-ul clipeste, programarea functiei este in desfasurare. In special, daca LED-ul L1 clipeste in acelasi timp cu LED-ul L2, trebuie efectuata faza de achizitie a dispozitivului.
11) Cum trebuie interpretat comportamentul LED-ului L2 de pe unitatea de control a motorului? +
- Daca LED-ul este stins in timpul operarii normale, functia "inchide poarta la cateva secunde dupa ce fotocelula a detectat trecerea unui subiect" nu este activa. Daca LED-ul este aprins, functia este activa.
- Daca LED-ul clipeste, programarea functiei este in desfasurare. In special, daca LED-ul L2 clipeste in acelasi timp cu LED-ul L1, trebuie efectuata faza de achizitie a dispozitivului.
12) Cum trebuie interpretat comportamentul LED-ului L3 de pe unitatea de control a motorului? +
- Daca LED-ul este stins in timpul operarii normale, functia "inchide intotdeauna" nu este activa. Daca LED-ul este aprins, functia este activa.
- Daca LED-ul clipeste, programarea functiei este in desfasurare. In special, daca LED-ul L3 clipeste in acelasi timp cu LED-ul L4, trebuie efectuata faza de auto-invatare a lungimii vantului.
13) Cum trebuie interpretat comportamentul LED-ului L4 de pe unitatea de control a motorului? +
- Daca LED-ul este stins in timpul operarii normale, functia "standby" nu este activa. Daca LED-ul este aprins, functia este activa.
- Daca LED-ul clipeste, programarea functiei este in desfasurare. In special, daca LED-ul L4 clipeste in acelasi timp cu LED-ul L3, trebuie efectuata faza de auto-invatare a lungimii vantului.
14) Cum trebuie interpretat comportamentul LED-ului L5 de pe unitatea de control a motorului? +
- Daca LED-ul este stins in timpul operarii normale, functia "peak" (poarta incepe miscarea de deschidere la forta maxima, fara faza de incetinire) nu este activa. Daca LED-ul este aprins, functia este activa.
- Daca LED-ul clipeste, programarea functiei este in desfasurare.
15) Cum trebuie interpretat comportamentul LED-ului L6 de pe unitatea de control a motorului? +
- Daca LED-ul este stins in timpul operarii normale, functia "pre-flash" (lumina de avertizare incepe sa clipeasca la cateva secunde inainte de inceperea manevrei portii), nu este activa. Daca LED-ul este aprins, functia este activa.
- Daca LED-ul clipeste, programarea functiei este in desfasurare.
16) Cum trebuie interpretat comportamentul LED-ului L7 de pe unitatea de control a motorului? +
- Daca LED-ul este stins in timpul operarii normale, aceasta indica faptul ca intrarea CLOSE activeaza o manevra de inchidere. Daca LED-ul este aprins, intrarea CLOSE activeaza o manevra de deschidere partiala.
- Daca LED-ul clipeste, programarea functiei este in desfasurare.
17) Cum trebuie interpretat comportamentul LED-ului L8 de pe unitatea de control a motorului? +
- Daca LED-ul este stins in timpul operarii normale, motorul Robus este configurat ca Principal. Daca LED-ul este aprins, motorul Robus este configurat ca Secundar.
- Daca LED-ul clipeste, programarea functiei este in desfasurare.
